JD Dusonchet propose un service de scan de fouille et relevé 3D permettant de documenter précisément les réseaux enterrés posés sur chantier.
Ce relevé est réalisé directement sur le terrain, par nos soins, avec notre propre matériel de capture et de géoréférencement.
Il permet de générer une donnée exploitable, archivable ou intégrable dans un système SIG ou une maquette BIM.

Nous réalisons :

Le relevé 3D des fouilles ou surfaces ouvertes
La capture des réseaux posés : canalisations, gaines, chambres
Le géoréférencement centimétrique des ouvrages
La génération de fichiers livrables (nuage de points, DWG, IFC, PDF)
La mise à disposition d’une donnée claire pour l’exploitation technique

Nos relevés peuvent également servir de base pour une modélisation BIM ou l’enrichissement d’un jumeau numérique, si le projet l’exige.

🔎 En cas de besoin spécifique lié à l’intégration dans une plateforme d’exploitation BIM, nous pouvons faire appel à un partenaire dédié.

Nos équipements

Nous mobilisons un matériel de capture précis et adapté aux relevés terrain :

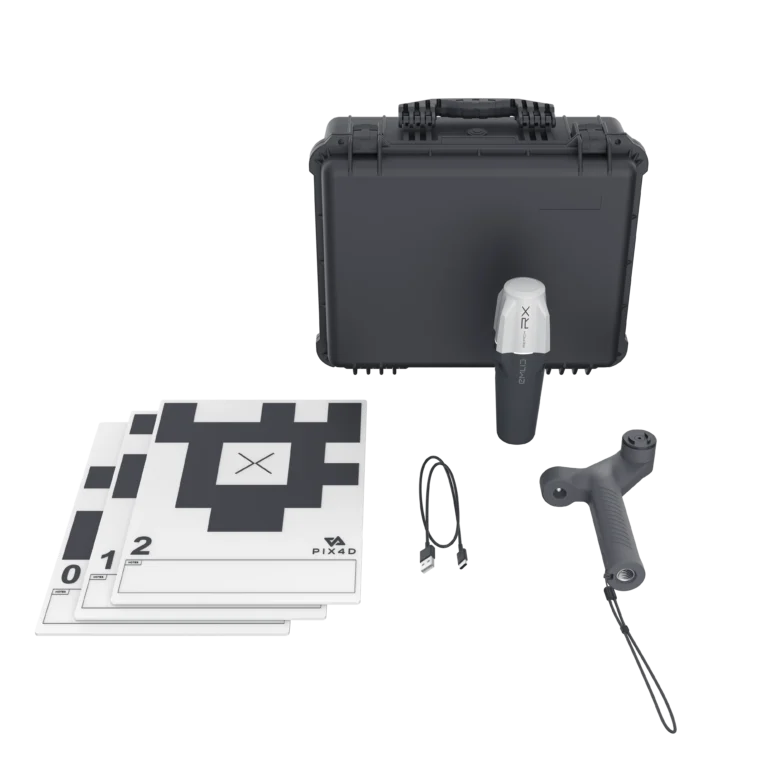

Scanner mobile 3D, compatible avec PIX4Dcatch
Récepteur GNSS Emlid Reach RX, pour un positionnement centimétrique
Autotags Pix4D pour le calage automatique du nuage de points
Systèmes de guidage terrain et d’enregistrement
Formats livrables compatibles : IFC, DWG, SHP, PDF
Les données captées sont structurées pour être intégrables dans un environnement BIM ou utilisées comme support SIG, selon les exigences du projet.

Notre savoir faire

Grâce à cette compétence internalisée, JD Dusonchet établit un lien direct entre l’exécution terrain et la restitution numérique des réseaux.

Notre approche permet de :

Conserver une trace fiable de chaque réseau posé
Préparer l’exploitation future du patrimoine souterrain
Répondre aux exigences croissantes en modélisation ou en gestion technique
Simplifier l’intégration SIG ou BIM grâce à un format adapté
Se différencier par une capacité à produire une donnée de chantier exploitable, en interne

Cette solution s’inscrit dans une logique de chantier connecté, compatible avec une gestion BIM terrain ou en environnement SIG.

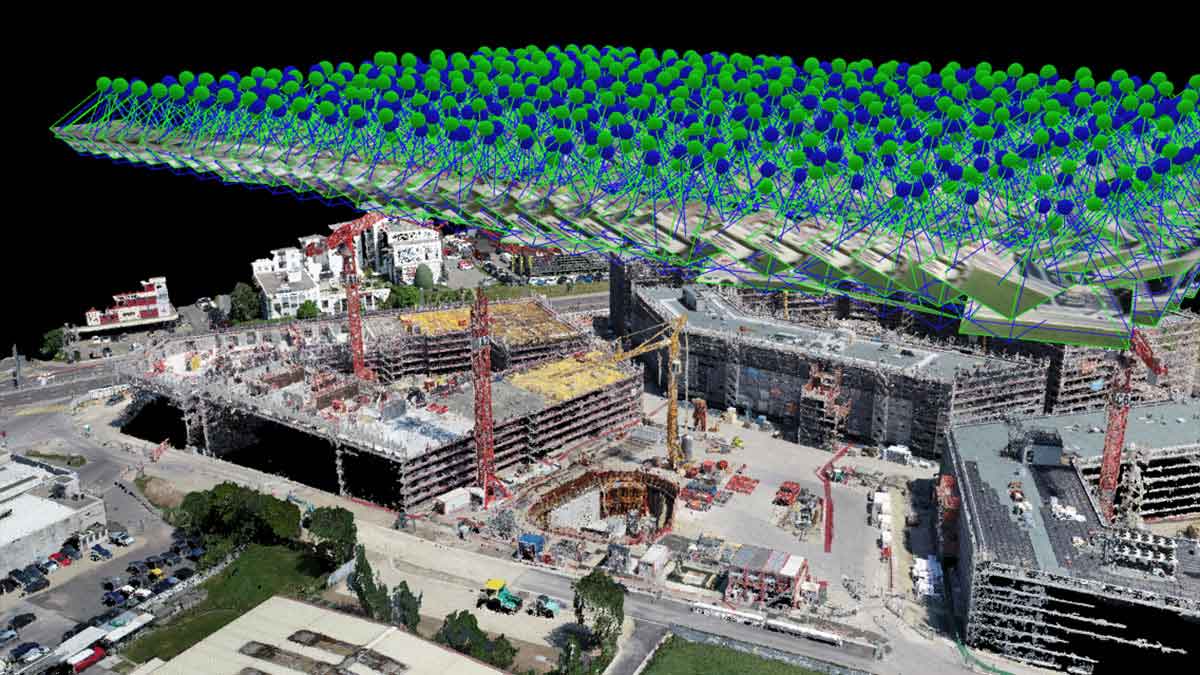

Le processus BIM Scan

Étape 1

Scan 3D du sol : Nous réalisons un relevé 3D du terrain, directement sur le chantier, à l’aide de notre équipement mobile.

Étape 3

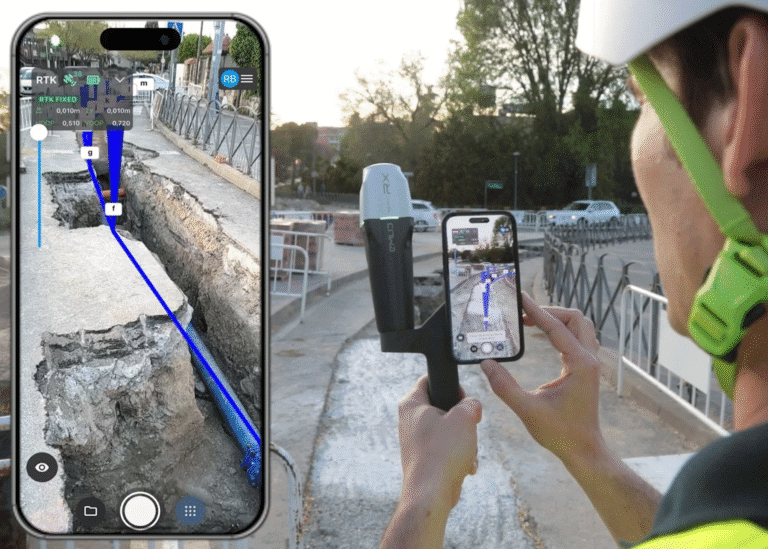

Visualisation sur chantier en réalité augmentée : Le tracé 3D est projeté sur le terrain via smartphone, ce qui permet une implantation guidée, précise et rapide.

Etape 5

Remise du fichier 3D au client : Nous livrons un fichier contenant le nuage de points final avec les éléments posés, que le client peut archiver ou intégrer dans une maquette BIM.

Etape 2

Récupération du tracé existant (SITG) : Nous intégrons le tracé des réseaux existants des SITG. Si le tracé n’est pas disponible , nous le modélisons nous-mêmes. Le tout est ensuite compilé avec le scan 3D du terrain.

Etape 4

Scan 3D de contrôle après pose : Une fois les réseaux posés, nous effectuons un nouveau scan afin de vérifier leur position réelle et leur conformité avec le tracé prévu.

Le processus

Étape 1

Scan 3D du sol : Nous réalisons un relevé 3D du terrain, directement sur le chantier, à l’aide de notre équipement mobile.

Étape 2

Étape 3

Visualisation sur chantier en réalité augmentée : Le tracé 3D est projeté sur le terrain via smartphone, ce qui permet une implantation guidée, précise et rapide.

Étape 4

Scan 3D de contrôle après pose : Une fois les réseaux posés, nous effectuons un nouveau scan afin de vérifier leur position réelle et leur conformité avec le tracé prévu.

Étape 5

Remise du fichier 3D au client : Nous livrons un fichier contenant le nuage de points final avec les éléments posés, que le client peut archiver ou intégrer dans une maquette BIM.

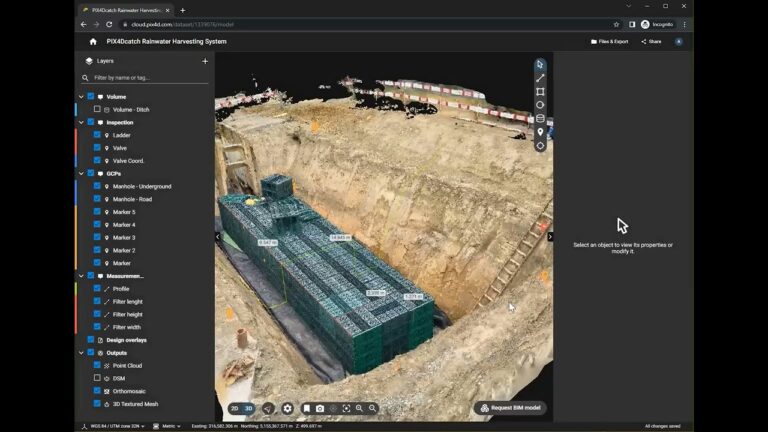

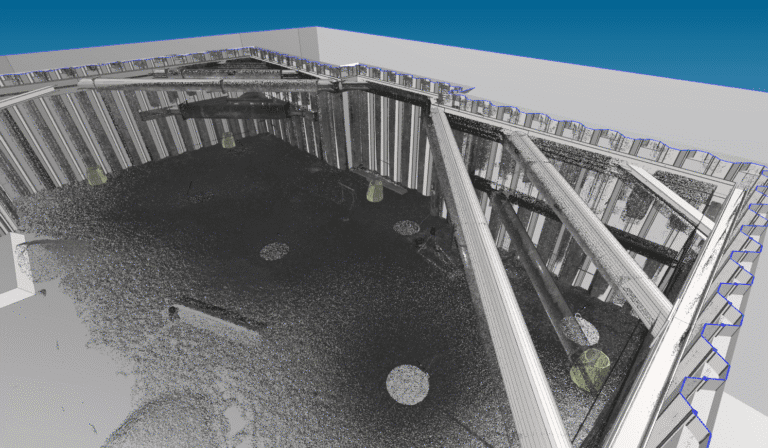

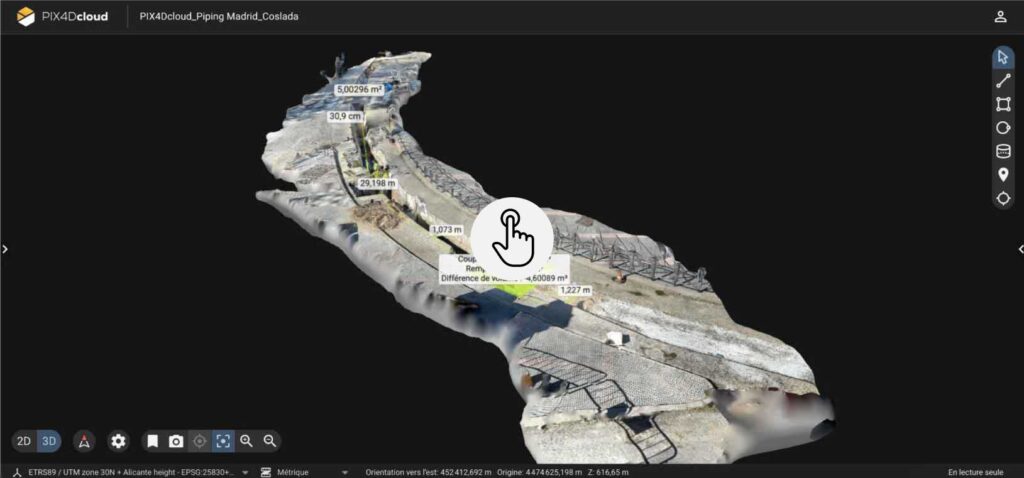

Visualisation 3D de fouille
